ブランド名:	YUHONG
モデル番号:	該当なし
MOQ:	治療部位により異なります
価格:	To be discussed
パッケージの詳細:	鉄フレーム木製ケース
支払条件:	T/T、L/C

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

ISO9001:2015

製品:

巻いたフィン付きチューブ

材料:

ASME SA179

応用:

熱交換器、エアヒーター、エコノマイザー、凝縮器、プロセスヒーター

パッケージ:

鉄フレーム木製ケース

供給の能力:

5000メートル/日

製品の説明

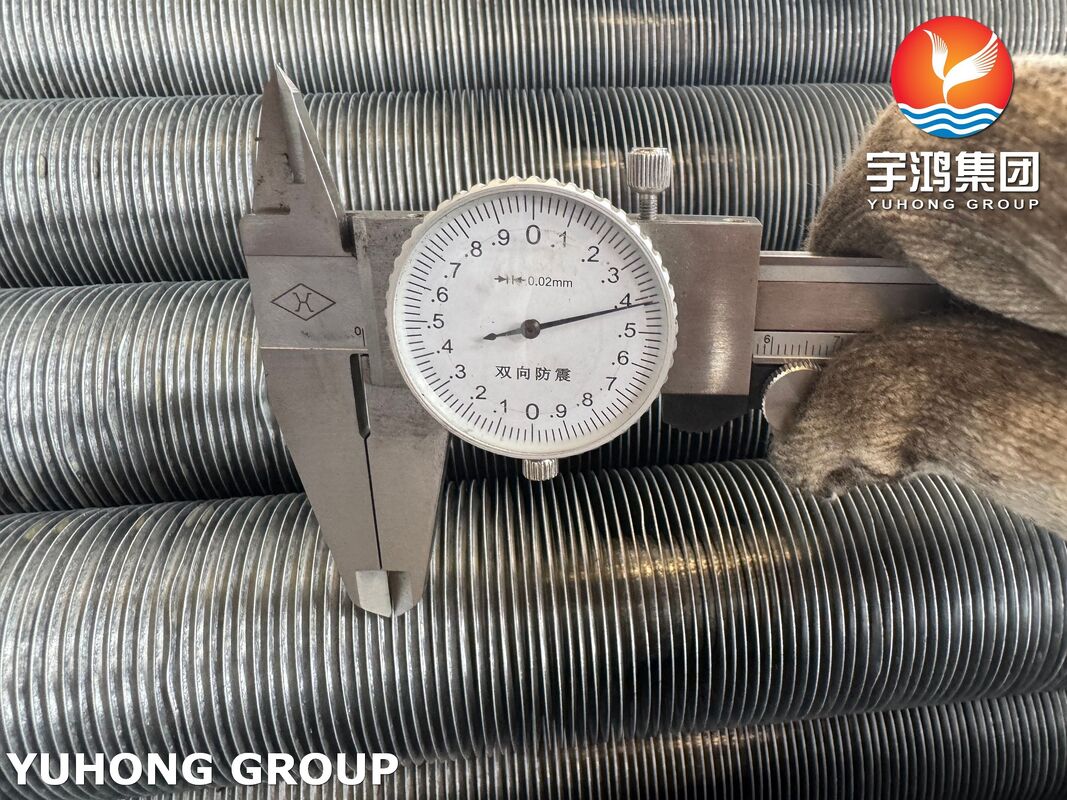

熱交換器用巻きフィン付きチューブ – ASME SA179 炭素鋼チューブ

製品概要

ASME SA179 炭素鋼管で製造された巻きフィン付きチューブは、熱交換器、エアヒーター、エコノマイザー、産業用冷却システムの熱効率を向上させるために設計された熱伝達部品として広く使用されています。

巻きフィンチューブは、ベースチューブの外面に金属ストリップを螺旋状に巻き付け、ローレットまたは溝のあるチューブ表面にフィンの足を機械的に固定することによって製造されます。従来のプレーンチューブと比較して、この構造はチューブとフィン間の良好な機械的結合を維持しながら、外部伝熱面積を大幅に増加させます。

ASME SA179 ベースチューブは、低温から中温の熱伝達条件下で優れた熱伝導率、均一な肉厚、および信頼性の高い性能を提供します。これらのフィン付きチューブは、効率的な熱交換、コンパクトな機器設計、安定した長期稼働を必要とする用途に一般的に選択されます。

アプリケーション

ASME SA179 で作られた巻きフィン付きチューブは、以下の用途で一般的に使用されます。

熱交換器
エアヒーター
エコノマイザー
コンデンサー
プロセスヒーター
HVAC 熱回収システム
産業用冷却装置
発電所補助システム
石油化学熱伝達装置

これらは、外部表面積の増加が重要なガス側熱伝達用途に特に適しています。

共通仕様

巻線フィン付きチューブの寸法には次のものが含まれます。

ベースチューブ

チューブ材質: ASME SA179
外径: 16 mm – 50.8 mm (カスタムサイズも利用可能)
肉厚：1.5mm～5.0mm
チューブ長さ：1m～20m

フィン寸法

フィンの高さ: 6 mm – 25 mm
フィンの厚さ: 0.3 mm – 1.0 mm
フィンピッチ：2.0mm～10mm
フィン密度: 3 – 12 フィン/インチ

フィンの材質

一般的なフィンの材質には次のものがあります。

炭素鋼
アルミニウム
ステンレス鋼
合金鋼

熱交換器の設計要件、熱性能計算、および動作条件に応じて寸法をカスタマイズできます。

ASME SA179 材質説明

ASME SA179 は、熱交換器、凝縮器、および同様の熱伝達装置に使用されるシームレス冷間引抜低炭素鋼管の仕様です。

この材料の特徴は次のとおりです。

良好な熱伝導性
滑らかな内面
優れた冷間成形性能
均一な寸法精度
通常の使用環境下での適切な耐食性

化学成分（代表値）

要素	最大コンテンツ
カーボン(C)	0.06～0.18%
マンガン(Mn)	0.27～0.63%
リン(P)	≤0.035%
硫黄(S)	≤0.035%

機械的性質（代表値）

財産	要件
抗張力	≧325MPa
降伏強さ	≧180MPa
伸長	≥35%
